مهره لید اسکرو فنردار ضد لقی مربعی anti-backlash T8 Lead 8mm pitch 2mm

• pitch = 2 mm (فاصله بین دو دندونه‌ی پشت سر هم)

• lead = 8 mm (جابه‌جایی مهره در یک دور)

• پس چون ۴ راهه است، مهره در یک دور کامل ۸ میلی‌متر حرکت می‌کند.

• بنابراین برای تنظیمات پرینتر سه‌بعدی (مثلاً توی فریمور مارلین یا محاسبه‌ی steps/mm)، باید گام = ۸ میلی‌متر در نظر گرفته بشه

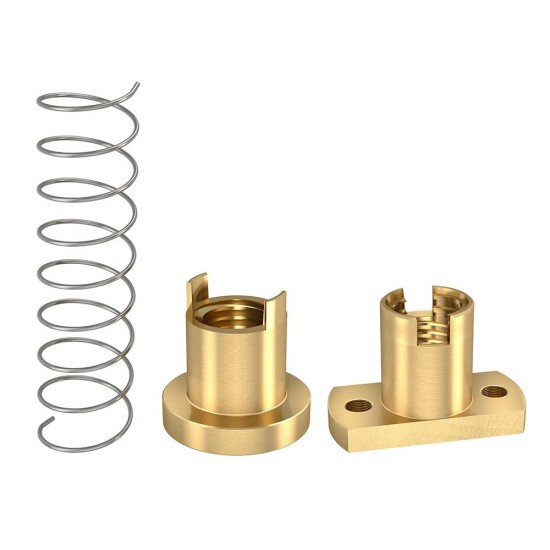

مهره برنجی ضد لقی 3D-T8 Anti-Backlash Brass Nut (Square Flange) با گام ۲ میلی‌متر و لید ۸ میلی‌متر، یک قطعه حرکتی فوق‌العاده دقیق برای محور Z در پرینترهای سه‌بعدی و دستگاه‌های CNC کوچک است. این مهره دارای فلانژ مربعی (Square Flange) بوده و به سیستم فنری ضد لقی (Anti-Backlash Mechanism) مجهز است تا از هرگونه بازی رفت‌وبرگشتی (Backlash) لیداسکرو جلوگیری کند و کیفیت لایه‌نشانی محور Z را به حداکثر برساند.

سیستم مکانیکی ضد لقی (Anti-Backlash) برای دقت میکرونی محور Z

در سیستم‌های حرکتی لیداسکرو، وجود فاصله جزئی بین دندانه‌های پیچ و مهره (Backlash) باعث افتادگی یا نوسان محور Z حین تغییر جهت حرکت می‌شود که مستقیماً کیفیت لایه‌ها (Z-Banding) را کاهش می‌دهد. مهره 3D-T8 Anti Backlash مجهز به یک ساختار دو تکه همراه با فنر فشاردهنده است که دندانه‌ها را همواره از دو طرف به پیچ لیداسکرو می‌فشارد. این مکانیزم لقی و خطای رفت‌وبرگشتی را به صفر رسانده و دقت جابه‌جایی محور Z را تضمین می‌کند.

طراحی فلانژ مربعی (Square Flange) برای اتصال محکم و آسان

بر خلاف مهره‌های گرد معمولی، این مدل دارای پایه یا فلانژ مربعی (Square) است که سطح تماس بیشتری را جهت نصب فراهم می‌سازد. سوراخ‌های پیچ روی فلانژ مربعی، مهار و تثبیت مهره روی کالسکه محور Z یا شاسی پرینتر را بسیار آسان‌تر، مستحکم‌تر و بدون لغزش می‌کند.

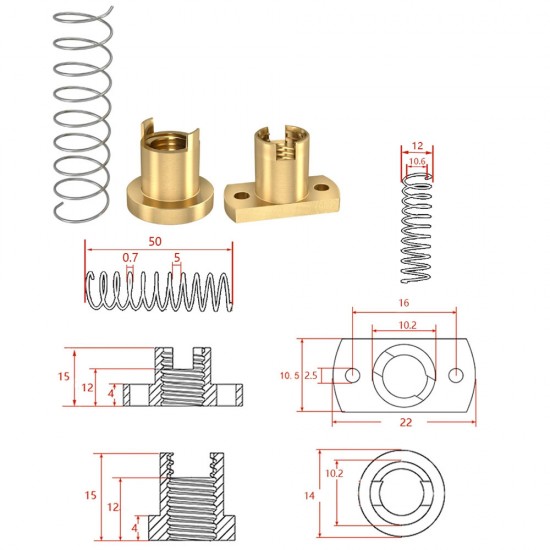

مشخصات استاندارد Lead 8mm و Pitch 2mm از جنس آلیاژ برنج

این مهره از آلیاژ برنج (Brass) مرغوب و مقاوم در برابر سایش ساخته شده است که اصطکاک بسیار پایینی با لیداسکرو استیل دارد. مشخصات حرکتی آن استاندارد ۴ راهه با گام ۲ میلی‌متر (Pitch) و پیشروی ۸ میلی‌متر در هر دور چرخش (Lead) است که با اکثر لیداسکروهای T8 موجود در پرینترهای سه‌بعدی کاملاً سازگار است.

جدول مشخصات فنی و تجاری (Technical Specifications)
